Tutorial e risorse per chi lavora con i torni automatici a fantina mobile: come sono fatti, come si programmano con TB-DECO e come si porta un pezzo dal disegno alla produzione.

Illustrazione schematica di un tornio a fantina mobile

Che cos’è un tornio CNC

Un tornio lavora un pezzo che gira su sé stesso: l’utensile, fermo o motorizzato, toglie materiale e dà forma a diametri, gole, filetti e fori. In un tornio CNC (controllo numerico computerizzato) i movimenti degli assi non li guida più la mano dell’operatore ma un programma, che ripete lo stesso pezzo con la stessa precisione per migliaia di volte.

Gli assi hanno un nome preciso: Z è l’asse lungo il pezzo, X quello del diametro, Y lo spostamento laterale degli utensili e C la rotazione controllata del mandrino, che serve per forare o fresare fuori dal centro.

Il tornio a fantina mobile

Nel tornio a fantina mobile, detto anche tornio svizzero, la barra passa dentro una bussola di guida, e a muoversi lungo Z è la fantina che la tiene. Gli utensili lavorano sempre a pochi millimetri dalla bussola, quindi il materiale resta sostenuto anche quando il pezzo è lungo e sottile. È la macchina ideale per pezzi piccoli e precisi: viteria, perni, connettori, componenti per l’orologeria, il medicale e l’automotive.

Precisione

La bussola sostiene la barra vicino al taglio: meno flessione, tolleranze strette anche su diametri di pochi millimetri.

Più utensili insieme

Più gruppi di utensili lavorano nello stesso momento: mentre uno tornisce, un altro fora o lavora il retro del pezzo precedente.

Pezzo finito

Il contro-mandrino riprende il pezzo dopo la troncatura e lavora anche la faccia posteriore: dalla barra esce un pezzo già completo.

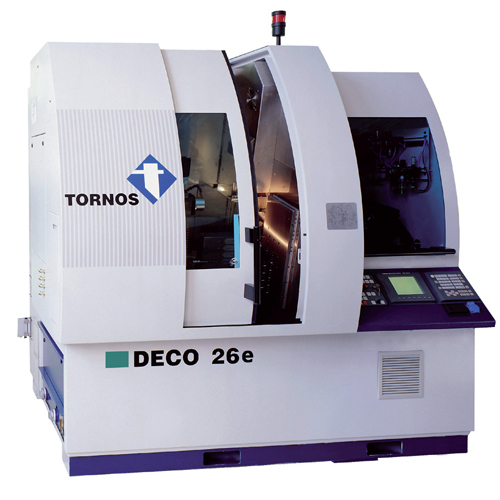

Le macchine DECO

Le DECO sono una famiglia di torni a fantina mobile di Tornos. Il numero nel nome indica, a grandi linee, il diametro massimo della barra in millimetri: le DECO 20 e DECO 26 sono tra le più diffuse nelle officine di minuteria. Sono macchine con molti assi e diversi sistemi di utensili:

  • Pettini: supporti che portano più utensili in fila, per tornitura, troncatura e lavori radiali.
  • Apparecchio frontale: utensili davanti alla barra, per centrare, forare, alesare e maschiare sull’asse del pezzo.
  • Utensili motorizzati: frese e punte che girano da sole, per fori trasversali, piani e cave.
  • Contro-mandrino: prende il pezzo dopo la troncatura per le lavorazioni sul retro (contro-operazione).

Che cos’è TB-DECO

TB-DECO è il software con cui si programmano le macchine DECO. Invece di scrivere un unico programma lungo, il pezzo si descrive in una tabella delle operazioni: ogni riga corrisponde a un sistema di utensili (un pettine, l’apparecchio frontale, il contro-mandrino) e contiene, in ordine, le operazioni che quel sistema deve fare.

Le righe lavorano in parallelo. Con le sincronizzazioni si decide quando un’operazione deve aspettarne un’altra, ad esempio quando il contro-mandrino è pronto a prendere il pezzo. TB-DECO calcola in anticipo tutti i movimenti: mostra il tempo ciclo, segnala i conflitti, simula la lavorazione e genera il programma per la macchina.

Icone e codice ISO

Ogni operazione è un’icona che contiene il suo codice ISO (G1, G2, cicli di filettatura…), con quote e avanzamenti.

Utensili e correttori

Il catalogo utensili dice dove si trova ogni utensile; i correttori permettono di regolare le quote in macchina senza toccare il programma.

Simulazione

Prima di andare in macchina si controllano tempi, collisioni e allarmi: gli errori si correggono al computer, non sul pezzo.

Dal disegno al pezzo

  1. Lettura del disegno: diametri, lunghezze, tolleranze, materiale e quote da controllare.
  2. Ciclo di lavorazione: quali utensili servono, su quale sistema e in che ordine.
  3. Programmazione in TB-DECO: operazioni, sincronizzazioni, simulazione e tempo ciclo.
  4. Attrezzaggio e azzeramento: montaggio di utensili, bussola e pinze, poi azzeramento degli utensili in X e Z.
  5. Primo pezzo e produzione: controllo delle quote, regolazione dei correttori e avvio della serie.

Dalla comunità

Esperienze, trucchi e domande di programmatori e attrezzisti. Leggi gli ultimi articoli e racconta come fai tu nei commenti.

Impara con l’Aula Online

Corsi video su TB-DECO, dalla prima riga al pezzo completo, e un corso sui parametri di taglio per ogni materiale.
